SWL絲桿升降機的選型說明

根據SWL螺旋升降機行程和提升負荷查圖表2~4，找出對應的升降機型號，再查提升力和提升速度表，校核提升速度時候滿足需要。

例如：所需提升負荷為F=20KN,絲桿行程為400mm，提升速度V=0.65m/min，應選擇哪一型號的升降機

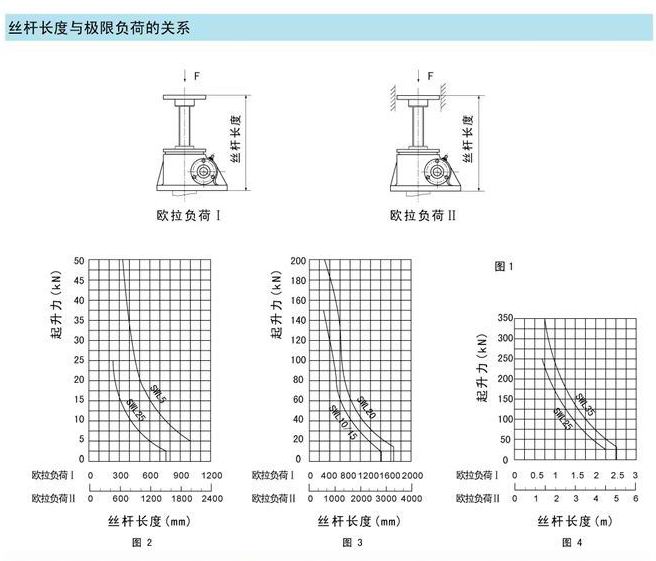

     已知F=20KN,絲桿行程=400mm，查圖2，

若選擇SWL2.5絲桿升降機，當絲桿長度為400mm時，提升力最大值為10KN,所以不能選擇SWL2.5絲桿升降機。

若選擇SWL5絲桿升降機，當絲桿長度為400mm時，提升力最大值可達到35KN,所以選擇SWL5絲桿升降機

即可。

再查提升力和提升速度表核對SWL5絲桿升降機在20KN負荷下的提升速度為0.526m/min,仍然不能滿足所需要的提升速度0.65m/min，所以只能選擇再大一型號SWL10絲桿升降機，再查提升力和提升速度表得知SWL10絲桿升降機在20KN負荷下的允許提升速度為1.44mm/min滿足要求。
